HD3351LT型法蘭式液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。
HD3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3"和4"規格，法蘭等級為150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。
因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇。如腐蝕性強的場合可選擇防腐結構變送器。
用戶不注明時以3"150LB安裝法蘭及接液膜片材料316L 供貨。
HD3351LT外型尺寸
HD3351LT型的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為
150LB（2.5MPa）及300LB（5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。

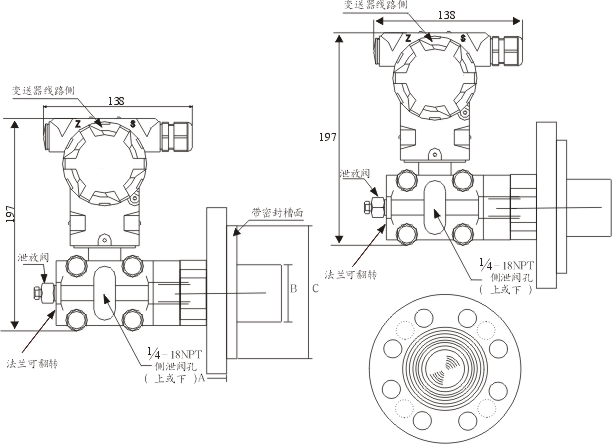

外型尺寸圖
測量范圍
差壓：0-6.2-690KPa
靜壓：2.5MPa
型號命名方式
|
HD3351LT
|
|
|
|
4
|
|
|
5
|
|
|
6
|
|
|
|
代碼
|
|
|
N
|
|
|
G
|
常規智能型：（輸出：4～20mA）
|
|
S
|
標準智能型：（輸出：4～20mA帶HART總線協議）
|
|
Z
|
數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤）
|
|
|
代碼
|
公稱直徑尺寸
|
插入筒長度
|
高壓側隔膜片材料
|
|
A0
|
|
平
|
316LSST
|
|
A2
|
|
50
|
316LSST
|
|
A4
|
|
100
|
316LSST
|
|
A6
|
|
150
|
316LSST
|
|
B0
|
|
平
|
316LSST
|
|
B2
|
|
50
|
316LSST
|
|
B4
|
|
100
|
316LSST
|
|
B6
|
|
150
|
316LSST
|
|
C0
|
|
平
|
哈氏C-276
|
|
C2
|
|
50
|
哈氏C-276
|
|
C4
|
|
100
|
哈氏C-276
|
|
C6
|
|
150
|
哈氏C-276
|
|
D0
|
|
平
|
哈氏C-276
|
|
D2
|
|
50
|
哈氏C-276
|
|
D4
|
|
100
|
哈氏C-276
|
|
D6
|
|
150
|
哈氏C-276
|
|
E0
|
|
平
|
鉭
|
|
F0
|
|
平
|
鉭
|
|
|
代碼
|
|
|
|
A
|
|
碳鋼鍍鋅
|
|
B
|
|
|
C
|
|
|
D
|
|
|
|
代碼
|
結 構 材 料
|
|
法蘭和接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
|
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
|
代碼
|
|
|
M1
|
|
|
M2
|
|
|
M3
|
|
|
C0
|
|
|
C1
|
|
|
C2
|
|
|
d
|
|
|
i
|
|
定貨須知
1）變送器型號可根據選型規格表按需要確定。
2）選型規格表中的數字、符號必須填寫清楚、準確無誤。
3）如有正負遷移，必須注明遷移量數值。
4）差壓變送器如需配三閥組，需另行注明。
5）選購遠傳變送器時，還應根據不同遠傳法蘭選型表按需確定。
6）如果遠傳變送器要在真空場合和高溫場合下使用，訂貨時要特殊標明。
7）接觸介質O形密封環的材料有丁橡膠和氟橡膠等。
8）無特殊注明，出廠時灌充液為硅油
