應用
|
|
|
鎧裝熱電偶通常和顯示儀表、記錄儀表等配套使用。直接測量各種生產過程中的0～1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
|
|
|
特點
|
|
●熱響應時間少，減小動態誤差；
●可彎曲安裝使用；
●測量范圍大；
●機械強度高，耐壓性能好。
|
|
工作原理
|
|
鎧裝熱電偶的兩根電極由不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電動勢，工作儀表便顯示出熱電動勢所對應的溫度值。
|
|
主要技術參數
|
|
●產品執行標準
IEC584 IEC1515 GB／T16839－1997 JB／T5582－91
●常溫絕緣電阻
鎧裝偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ。
●測溫范圍及允差
|
|
|
|
●測溫范圍及允差
|
|
|
型號
|
分度號
|
允許誤差與偶材等級
|
|
I級
|
II級
|
|
允差值
|
測溫范圍℃
|
允差值
|
測溫范圍℃
|
|
WRNK
|
K
|
±1.5℃
|
-40～+375
|
±2.5℃
|
-40～+333
|
|
±0.004│t│
|
375～1000
|
±0.0075│t│
|
333～1200
|
|
WRMK
|
N
|
±1.5℃
|
-40～+375
|
±2.5℃
|
-40～+333
|
|
±0.004│t│
|
375～1000
|
±0.0075│t│
|
333～1200
|
|
WREK
|
E
|
±1.5℃
|
-40～+375
|
±1.5℃
|
-40～+333
|
|
±0.004│t│
|
375～800
|
±0.004│t│
|
333～900
|
|
WRFK
|
J
|
±1.5℃
|
-40～+375
|
±1.5℃
|
-40～+333
|
|
±0.004│t│
|
375～750
|
±0.004│t│
|
333～750
|
|
WRCK
|
T
|
±1.5℃
|
-40～+125
|
±1℃
|
-40～+333
|
|
±0.004│t│
|
125～350
|
±0.0075│t│
|
133～350
|
|
WRPK
|
S
|
±1℃
|
0～+1100
|
±2.5℃
|
0～600
|
|
±[1+0.003（t-1100）]
|
1100～1600
|
±0.0025│t│
|
600～1600
|
|
|
|
|
|
測溫范圍及允差
|
|
|

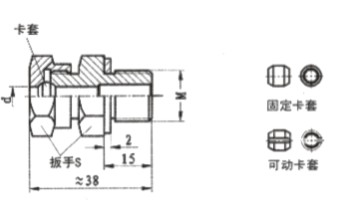

代號和尺寸
|
鎧裝偶外徑
|
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
M
|
M16×1.5
|
M12×1.5
|
|
S
|
22
|
19
|
|
|
|
|

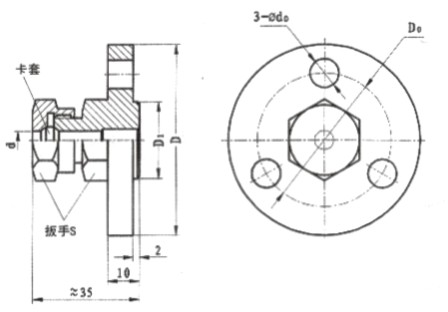

代號和尺寸
|
鎧裝偶外徑
|
|
Φ8
|
Φ6
|
Φ5
|
Φ4
|
Φ3
|
Φ2
|
|
D
|
Φ60
|
Φ50
|
|
D0
|
Φ42
|
Φ36
|
|
D1
|
Φ24
|
Φ20
|
|
S
|
22
|
19
|
|
d0
|
Φ9
|
Φ7
|
|
|
|
|
|
|
推薦使用溫度
|
|
|
品種
|
套管材料
|
外徑
|
使用溫度（℃）
|
|
長期使用溫度
|
短期使用溫度
|
|
鎧裝鎳鉻-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
|
GH3030
|
2.0,3.0
|
800
|
900
|
|
4.0,5.0
|
900
|
1000
|
|
6.0,8.0
|
1000
|
1100
|
|
鎧裝鎳鉻硅-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
GH3030
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
|
2.0,3.0
|
900
|
1000
|
|
4.0,5.0
|
1000
|
1100
|
|
GH3039
|
6.0.8.0
|
1100
|
1200
|
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0.6.0.8.0
|
1100
|
1200
|
|
鎧裝鎳鉻-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0.4.0.5.0
|
600
|
700
|
|
6.0.8.0
|
700
|
800
|
|
鎧裝鐵-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0.4.0.5.0
|
500
|
600
|
|
鎧裝銅-銅鎳
|
1Cr18Ni9Ti
|
6.0.8.0
|
600
|
700
|
|
2.0,3.0.4.0.5.0
|
250
|
300
|
|
鎧裝鉑銠10-鉑
|
GH3039
|
6.0.8.0
|
300
|
350
|
|
2.0.3.0.4.0.
5.0.6.0.8.0
|
1000
1100
|
1100
1200
|
|
|
附加裝置形式
|
|
|
|
|
包箍式
|
導熱塊式
|
|
型號命名方法
|
|
|
W
|
溫度儀表
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R
|
熱電偶
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感溫元件材料 分度號
|
|
M
N
E
F
C
P
Q
R
|
鎳鉻硅-鎳硅 N
鎳鉻-鎳硅 K
鎳鉻-銅鎳 E
鐵-銅鎳 J
銅-銅鎳 T
鉑銠10-鉑 S
鉑銠13-鉑 R
鉑銠30-鉑6 B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K
|
鎧裝式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偶絲對數
|
|
無
2
|
單支
雙支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安裝固定形式
|
|
1
2
3
4
5
|
無固定裝置
固定卡套螺紋
活動卡套螺紋
固定卡套法蘭
活動卡套法蘭
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接線盒形式
|
|
2
3
6
7
8
9
|
防噴式
防水式
圓接插式
扁接插式
手柄式
補償導線式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工作端形式
|
|
1
2
|
絕緣式
接殼式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
附加裝置形式
|
|
M
G
|
接觸塊式
包箍式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
W
|
R
|
N
|
K
|
2 -
|
2
|
3
|
1
|
M
|
典型型號示例
|
|
|
選型須知
|
|
|
1）型號
2）分度號
3）精度等級
4）安裝固定形式
5）保護管材質
6）長度或插入長度
例A：，K型，Ⅰ級，固定卡套螺紋，保護管GH3030，長度450mm，插入長度300mm，WRNK-231，K，L×l=450×300,Ⅰ級, 保護管GH3030。
|
|

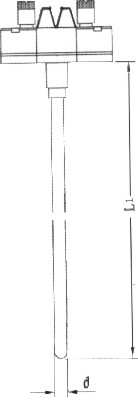

型號及規格
|
|
感溫元件
|
名稱
|
型號
|
分度號
|
規格
|
工作端形式
|
|
d
|
L1
|
|
單支鉑銠10-鉑
|
WRPK-101
|
S
|
|
75
100
150
200
250
300
400
500
750
1000
2000
3000
4000
5000
7500
10000
15000
20000
25000
|
絕緣式
|
|
WRPK-102
|
接殼式
|
|
雙支鉑銠10-鉑
|
WRPK2-101
|
絕緣式
|
|
WRPK2-102
|
接殼式
|
|
單支鎳鉻硅-鎳硅
|
WRMK-101
|
N
|
絕緣式
|
|
WRMK-102
|
接殼式
|
|
雙支鎳鉻硅-鎳硅
|
WRMK2-101
|
絕緣式
|
|
WRMK2-102
|
接殼式
|
|
單支鎳鉻-鎳硅
|
WRNK-101
|
K
|
絕緣式
|
|
WRNK-102
|
接殼式
|
|
雙支鎳鉻-鎳硅
|
WRNK2-101
|
絕緣式
|
|
WRNK2-102
|
接殼式
|
|
單支鎳鉻-鎳硅
|
WREK-101
|
E
|
絕緣式
|
|
WREK-102
|
接殼式
|
|
單支鎳鉻-銅鎳
|
WREK2-101
|
絕緣式
|
|
WREK2-102
|
接殼式
|
|
單支銅-銅鎳
|
WRCK-101
|
T
|
絕緣式
|
|
WRCK-102
|
接殼式
|
|
雙支銅-銅鎳
|
WRCK2-101
|
絕緣式
|
|
WRCK2-102
|
接殼式
|
|
單支鐵-銅鎳
|
WRFK-101
|
J
|
絕緣式
|
|
WRFK-102
|
接殼式
|
|
雙支鐵-銅鎳
|
WRFK2-101
|
絕緣式
|
|
WRFK2-102
|
接殼式
|
|
|
|
