數字/光柱顯示控制儀采用無跳線技術，使輸入端口具備萬能信號輸入功能，只需通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓 / 標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
數字/光柱顯示控制儀采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。
輸入輸出回路均采用光電隔離，抗干擾能力強。可帶串行通信接口，可與各種帶串行接口的設備進行雙向通信，組成網絡控制系統。具備多種標準外形尺寸，能適用各種測量控制場合。整機采用卡入式結構，使安裝十分簡便。

技術指標

商標	型號
HD-600	C/S801、803、804、401、403、404、C101、103、701、703、704、901、903、904 TC/TS801、803、804系列
特性	顯示方式：以單排四位LED顯示測量值（PV），以單色光柱進行測量值百分比的模擬顯示。顯示范圍：-1999～9999字。測量精度：±0.2%FS或0.5%FS；±0.1%FS（需特殊訂制）。分辨率：±1字。報警方式：1-4路報警控制（下下限LL、下限L、上限H、上上限HH）LED指示。報警精度：±1字。保護方式：輸入回路斷線、輸入信號超/欠量程報警；輸入回路斷線變送輸出保持、zui大、zui小可選設定方式：面板輕觸式按鍵數字設定，設定值斷電*保存。
輸入信號	熱電偶： K、E、S、B、J、T、R、WRe3-25；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。熱電阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。線性電阻：0～400Ω 遠傳電阻：30～350Ω（遠傳壓力表）直流電壓：0～20mV、0～100mV、0～5V、1～5V、0～5V開方、1～5V開方、-5V～5V； -10V～10V、0～10V （訂貨時需，與其他信號不兼容）。直流電流：0～10mA、0～20mA、4～20mA、0～10mA開方、4～20mA開方。輸入阻抗：電流信號Ri≥500KΩ。
輸出信號	輸出精度：同測量精度。電流信號：DC 4～20mA，負載電阻R≤500Ω；DC 0～10mA，負載電阻R≤750Ω。電壓信號：DC 0～5V；DC 1～5V，負載電阻R≥250KΩ，否則不保證連接外部儀表后的輸出準確度。報警輸出：繼電器控制輸出---繼電器ON/OFF帶回差,觸點容量---AC220V/1A；DC24V/3A （阻性負載）通訊輸出：波特率---2400、4800、9600bps內部自由設定，采用MODBUS RTU通訊協議。配電輸出：DC24±1V，負載電流≤30mA。
使用環境	環境溫度：-10～55℃；環境濕度：10～90%RH。耐壓強度：輸入/輸出/電源/通訊相互之間 ≥1000V.AC/分鐘。絕緣阻抗：輸入/輸出/電源/通訊相互之間 ≥100MΩ。交流電源：90～265V（開關電源），頻率：50Hz/60Hz。直流電源：24V±2V（開關電源）。功耗：<5W。

HD-600-X	C801/803/804/TC801/803/804系列（橫式）	S801/803/804/TS801/803/804系列（豎式）
儀表外形
外形尺寸	寬×高×深：160×80×88mm	寬×高×深：80×160×88mm
開孔尺寸	單位：mm	單位：mm

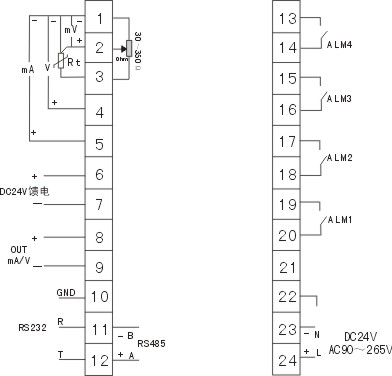

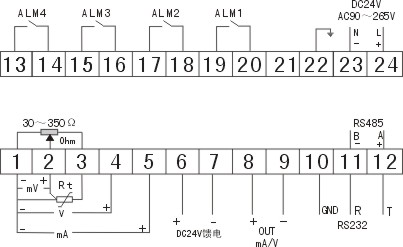

接線圖	備注：上圖為橫式接線圖，豎式接線圖與其一樣，只是方向向右順時針旋轉90℃。特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
HD-600-S	C901/903/904系列	S401/403/404系列（豎式）
儀表外形
外形尺寸	寬×高×深：96×96mm×112mm	寬×高×深：48×96×112mm
開孔尺寸	單位：mm	單位：mm
HD-600-S	C901/903/904；S401/403/404系列

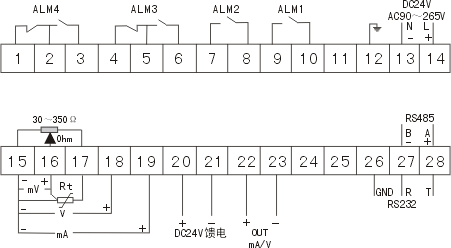

接線圖	備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。

HD-600-S	C401/403/404系列（橫式）
儀表外形
外形尺寸	寬×高×深：96×48×112mm
開孔尺寸	單位：mm

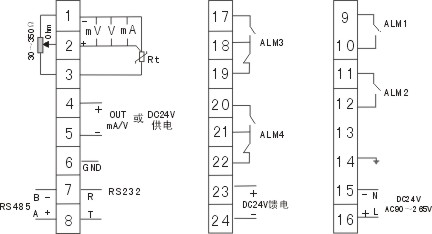

接線圖	備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
HD-600-S	C701/703/704系列
儀表外形
外形尺寸	寬×高×深：72×72×88mm
開孔尺寸	單位：mm
接線圖	備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。
HD-600-S	C101/103系列
儀表外形
外形尺寸	寬×高×深：48×48×88mm
開孔尺寸	單位：mm

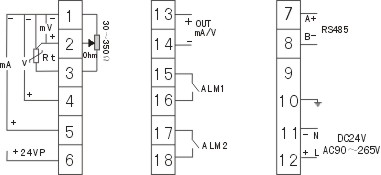

接線圖	備注：特殊訂貨與本接線圖不同之處，以隨機接線圖為準。不同功能在同一端子的，只能選其中一種功能。

型譜表

　恒測量顯示儀型譜表

型號							說明
HD-600-S	□	-□	□	-□□	-□	□	數字顯示儀（無控制/報警）
外型尺寸	C101 C401 S401 C701 C801 S801 C901						48×48mm 96×48mm（橫式） 48×96mm（豎式） 72×72mm 160×80mm（橫式） 80×160mm（豎式） 96×96mm
外型尺寸	TC801 TS801						160×80mm（橫式）單回路單光柱 80×160mm（豎式）單回路單光柱
通訊方式		□					參見“通訊方式”
變送輸出方式			□				參見“輸出方式”
輸入信號類型				□□			參見“輸入類型”
饋電輸出					P		一路DC24V輸出
供電方式						W T	DC24V供電（開關電源） AC90～265V供電（開關電源）
測量精度						B	0.5％FS±1字（可省略） 0.2％FS±1字（請注明）

恒測量顯示控制儀型譜表

型號									說明
HD-600-S	□	-□	□	-□□	-□	□	□	□	數字顯示三位式控制儀
外形尺寸	C103 C403 S403 C703 C803 S803 C903 TC803 TS803								48×48mm 96×48mm（橫式） 48×96mm（豎式） 72×72mm 160×80mm（橫式） 80×160mm（豎式） 96×96mm 160×80mm（橫式）單回路單光柱 80×160mm（豎式）單回路單光柱
通訊輸出方式		□							參見“通訊方式”
報警/變送輸出方式			□						參見“變送方式”
輸入信號類型				□□					參見“輸入類型”
*報警方式					H/L				上限或下限報警控制
第二報警方式						H/L			上限或下限報警控制
饋電輸出							P		一路DC24V輸出
供電方式								T W	AC90～265V供電（開關電源） DC24V供電（開關電源）
測量精度								B	0.5%FS±1字（可省略） 0.2%FS±1字（請注明）

恒測量顯示四限控制儀型譜表

型號									說明
HD-600-S	□	-□	□	-□□	-□	□	□	□	數字顯示儀（四限報警）
外形尺寸	C404 S404 C704 C804 S804 C904 TC804 TS804								96×48mm（橫式） 48×96mm（豎式） 72×72mm 160×80mm（橫式） 80×160mm（豎式） 96×96mm 160×80mm（橫式）單回路單光柱 80×160mm（豎式）單回路單光柱
通訊方式		□							參見“通訊接口方式”
報警/變送輸出方式			□						參見“變送輸出方式”
輸入信號類型				□□					參見“輸入類型”
*.第二報警方式					HH				上上限報警控制、上限報警控制
第三.第四報警方式						LL			下限報警控制、下下限報警控制
饋電輸出							P		一路DC24V輸出
供電方式								T W	AC90～265V（開關電源） DC24V供電（開關電源）
測量精度								B	0.5%FS±1字（可省略） 0.2%FS±1字（請注明）

　　備注：70、80、90系列供電方式可選線性電源─AC220V，50Hz，代號為“A”。

輸入類型：SL0=36為全切換（特殊型號或要求的，請?zhí)峁┓侄忍?hào)或參考標準，訂貨時說明）

代碼	分類	測量范圍	代碼	分類	測量范圍
00	B	0～1800℃	15	0～350Ω	-1999～9999字
01	S	0～1600℃	16	30～350Ω	-1999～9999字
02	K	0～1300℃	17	0～20mA	-1999～9999字
03	E	0～1000℃	18	0～10mA	-1999～9999字
04	T	-199.9～400.0℃	19	4～20mA	-1999～9999字
05	J	0～1200℃	20	0～5V	-1999～9999字
06	R	0-1600℃	21	1～5V	-1999～9999字
07	N	0-1300℃	22	0～10mA開方	-1999～9999字
08	Wre3-25	0～2300℃	23	4～20mA開方	-1999～9999字
09	Cu50	-50.0～150.0℃	24	0～5V開方	-1999～9999字
10	Cu100	-50.0～150.0℃	25	1～5V開方	-1999～9999字
11	Pt100	-199.9～650.0℃	26	±5V	-1999～9999字
12	BA1	-199.9～600.0℃	27	0-400Ω線性電阻	-1999～9999字
13	BA2	-199.9～600.0℃	28	特殊信號	-1999～9999字
14	0-20mV	-1999-9999字	36	信號全切換

儀表通訊接口方式：

代碼	0	2	8
通訊方式	無通訊	RS-232C通訊口	RS-485通訊口

報警/變送輸出方式

代碼	0	1	2	3	4	5	8
輸出方式	無輸出	繼電器	4～20mA	0～10mA	1～5V	0～5V	特殊規格
