一、音叉式料位開關典型應用
⊙煤粉、沙子
⊙飼料、奶粉、面粉
⊙聚乙烯顆粒,聚丙烯顆粒等
二、音叉式料位開關產品特點
l.運行可靠∶音叉料位開關無可動元件.機械及電路結構簡單,一經安裝投運后無需維護。
2.無需調校∶由于音叉料位開關的檢測不受介質電特性及密度變化的影晌,所以無論檢測何種物料，安裝完畢即可使用，無需現場調校。
三、主要技術指標
l.供電電壓：DC24V.DC18-55V或AC50-220V 50HZ
2.工作溫度∶叉體∶-40℃～l20℃ 儀表∶-20℃～45℃
3.輸出方式∶DC24V供電時為繼電器輸出(AC220V0.5A)
AC50～220V/50HZ供電時為兩線輸出(4.4W—77W)
DCl8～55V供電時為集電極開路輸出(NPN,350mA)
4.功耗∶直流供電時0.25W 交流供電時1.5W
5.動作延遲∶l—3秒
6.最大顆粒∶被測物料應在音叉料位開關的叉股間自由通過(建議小于l0mm)
四、外型尺寸及安裝方式

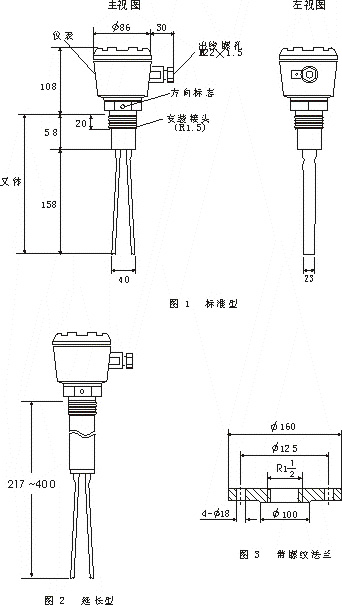

1.外型尺寸
如圖1所示：
2.安裝方法

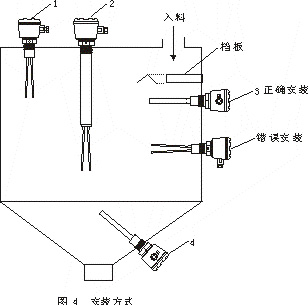

(1).安裝方式：
音叉料位開關一般可安裝于倉的頂部或倉的側壁。安裝時應尺量避開進料口物料的沖擊若無法避開沖擊可用角鋼加防護罩。
(2).安裝方法：
⊙管螺紋安裝;
⊙法蘭安裝;

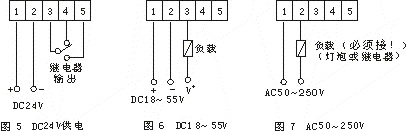

五、端子圖及系統連線
